詳細信息
江蘇魯嶽青青草激情视频製造有限公司生產的免維護三層密封帶座外球麵青青草激情视频。帶加長內圈和緊定螺釘鎖緊的立式青青草激情视频座日本標準鑄鐵球青青草激情视频單元
立式（軸台式）球青青草激情视频單元包括一個安裝在鑄鐵青青草激情视频座內的嵌入式青青草激情视频，青青草激情视频座可通過螺栓安裝在支撐麵上。 這種單元強度高，硬度大，適用於旋轉方向固定或交替的應用。 內圈兩側加長，通過擰緊內圈上的緊定螺釘鎖定在軸上，便於安裝。
- 堅固
- 適合恒定和交替旋轉
- 安裝方便
- 青青草激情视频已預填潤滑脂並配備密封
- 可在軸上快速鎖定
- 性價比高

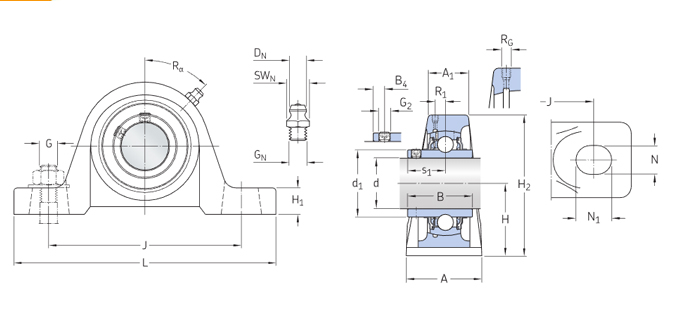

尺寸
| d | 45 mm | 孔徑 |
|---|---|---|
| d1 | ≈57.3 mm | 內圈擋邊直徑 |
| A | 51 mm | 底座寬度 |
| A1 | 31 mm | 最高寬度 |
| B | 49.2 mm | 內圈寬度 |
| B4 | 8 mm | 鎖定扣側麵到螺紋中心距離 |
| H | 54 mm | 球麵青青草激情视频位中央高度 |
| H1 | 19 mm | 螺柱高度 |
| H2 | 108 mm | 總高度 |
| J | 146 mm | 連接螺栓之間的距離 |
| J | max.150 mm | 連接螺栓之間的距離 |
| J | min.142 mm | 連接螺栓之間的距離 |
| L | 189.5 mm | 總長度 |
| N | 17 mm | 連接螺栓孔的直徑 |
| N1 | 21 mm | 連接螺栓孔的長度 |
| s1 | 30.2 mm | Distance from locking device side face to raceway centre |
| RG | 1/4-28 UNF | 青青草激情视频座的油嘴螺紋 |
|---|---|---|
| R1 | 4 mm | 青青草激情视频座螺紋的軸向位置 |
| Rα | 45 ° | 青青草激情视频座螺紋的角度位置 |
| DN | 6.6 mm | 油嘴的頂部球體直徑 |
|---|---|---|
| SWN | 7.94 mm | 油嘴的六角尺寸 |
| GN | 1/4-28 UNF | 油嘴螺紋 |
數據計算
| 基本額定動荷 | C | 32.5 kN |
|---|---|---|
| 基本額定靜負荷 | C0 | 20.4 kN |
| 疲勞負荷限值 | Pu | 0.865 kN |
| 極限轉速 | 3 400 r/min | |
Limiting speed with shaft tolerance h6 |
重量
| 青青草激情视频單元重量 | 2.2 kg |
安裝信息
| 緊定螺釘 | G2 | M8x1 |
|---|---|---|
| 緊定螺釘的六角扳手尺寸 | 4.06 mm | |
| 推薦的緊定螺釘擰緊力矩 | 6.5 N·m | |
| 連接螺栓的推薦直徑，毫米 | G | 14 mm |
| 連接螺栓的推薦直徑，英寸 | G | 0.5625 in |
包含的產品
| 青青草激情视频座 | P 209 |
| 青青草激情视频 | UC 209 |
魯嶽不鏽鋼青青草激情视频（無錫）有限公司生產的SIAIF帶座外球麵青青草激情视频 UELP209 使用範圍很廣，主要應用於鋼廠冶金、玻璃、高爐、噴漆設備、礦山機械、輸送機、傳輸裝置、鍋爐風機、真空設備、窯爐窯車、機床設備、工程機械、、輸送設備、顆粒機、振動篩、汽車、石油、電力、電機、風電設備等高溫作業機械。本公司生產的帶座外球麵青青草激情视频 UELP209>產品價格合理，保證質量，滿足客戶的產品工藝需求。
